Новые стандарты Domino для высокопроизводительной цифровой печати этикеток

Domino N730i 1200dpi web.jpg

Рис. 1. Новая цифровая УФ-струйная печатная машина Domino N730i 7-го поколения

Цифровые струйные печатные машины Domino для производства этикеток и гибкой упаковки завоевали большую популярность во всем мире благода­ря высокой производительности, качеству печати, надежности, расширенному цветовому охвату, плотным белилам, а также автоматизации и модульности. Осенью 2020 г. английская компания Domino Printing Sciences провела онлайн-презентацию своей новой цифровой печатной машины 7-го поколения, получившей название N730i, и объявила о начале ее продаж.

Свое первое решение на основе струйной платформы 6-го поколения компания Domino представила еще в 2009 г. Это был монохромный УФ-струйный модуль, предназначенный для печати переменной информации на рулонных машинах. Уникальные струйные «ноу-хау» Domino, заложенные в эту платформу, оказались настолько удачными, что в компании решили использовать ее и для создания цветных этикеточных ЦПМ. В результате в 2012 г. Domino выпускает свою первую цифровую этикеточную ЦПМ N600i для печати УФ-красками. Ее качество, производительность, надежность и возможность печати на любых материалах позволили компании выйти в лидеры среди изготовителей струйных ЦПМ. В 2014 г. Domino существенно модернизирует конструкцию и представляет новую 5-цветную модель Domino N610i в конфигурации CMYK+WW — с уникальной для рынка сдвоенной секцей белил. Успех N610i мотивирует компанию Domino уже в следующем году выпустить ее 7-цветную версию, а в 2016 г. эта машина удостаивается престижной награды от Европейской ассоциации цифровой печати в категории «Лучшая ЦПМ для этикеток» по таким критериям, как инновационность, стоимость владения, надежность и простота эксплуатации.

Теперь, когда общая инсталляционная база струйных платформ 6-го поколения в мире достигает уже 1000 установок, Domino представляет новую ЦПМ Domino N730i на революционной платформе 7-го поколения с разрешением 1200 dpi. По словам Филипа Истона, директора по бизнесу компании Domino, возмож­ности новой платформы призваны установить новые стандарты на рынке высокопроизводительных этикеточных ЦПМ.В данной статье мы расскажем, в чем преимущества этих стандартов для производителей этикеток и гибкой упаковки, но сначала — немного предыстории.



Старт практически с нуля

Создание новой Domino N730i началось с того, что в первую очередь были опрошены сотни владельцев струйных платформ Domino о том, что могло бы улучшить их бизнес. Это позволило в полном объеме уяснить, какими возможностями должна обладать будущая машина. Изучив все пожелания, собственная команда разработчиков компании Domino буквально с нуля приступила к разработке новой машины. За основу была принята концепция 7-го поколения, которая могла бы отвечать растущим требованиям рынка этикеточных ЦПМ, среди которых — высокое разрешение печати, равное 1200 dpi, стабильность и надежность печатающих головок с таким разрешением, высокая производительность с белым цветом, печать на всех материалах без ограничений, возможность облагораживания за один прогон и, конечно, удобство и простота в работе.

Фактически проект стартовал в 2015 г., когда Domino Group вошла в состав Brother Industries. Поскольку эта японская корпорация уже много лет производит как принтеры, так и печатающие головки, то вполне естественно, что было принято решение разработать свою собственную печатающую головку с разрешением 1200 dpi для печати УФ-красками для новой этикеточной машины Domino.

Справедливости ради стоит отметить, что струйные этикеточные ЦПМ с разрешением 1200 dpi на рынке появились еще примерно три года назад. В связи с этим логично спросить: почему компания Domino, как один из ведущих производителей ЦПМ, не решалась производить такое решение раньше? Ответ прост: в Domino не без оснований считали, что торопиться с выпуском машины с таким разрешением не стоило. Ведь несмотря на все достоинства печати с разрешением 1200 dpi, требования к обеспечению надежности и стабильности печатающих головок вырастают вовсе не соразмерно увеличению количества точек на дюйм, а в разы. И до появления новой печатающей головки от Brother, тестируя печатающие головки различных производителей, в Domino не раз убеждались в недоработанности и сырости применяемых технологий — реально надежных печатающих головок попросту не было. Поэтому обеим компаниям — и Brother, и Domino — пришлось потратить более 5 лет на исследования и разработки, и приложив немало усилий, выпустить по-настоящему надежную и стабильную печатающую головку с разрешением 1200 dpi, лишенную всех недостатков головок с аналогичным разрешением.

Результатом пятилетнего сотрудничества Brother и Domino стало появление новой цифровой машины Domino N730i 7-го поколения, а для Brother Industries — первым крупным проектом в области создания промышленной печатающей головки для УФ-печати с высоким разрешением, производительностью и стабильностью.



 Итак, вот лишь некоторые характеристики новой машины:

  • физическое разрешение: 1200 x 1200 dpi
  • печатающие головки: Brother BitStar™
  • скорость: 70 м/мин с нанесением белил
  • размеры капель: 2,1; 2,8 и 3,3 пл
  • цветность: до 7, включая CMYK, Orange, Violet и White (охват — до 92% цветов Pantone)
  • укрывистость белого: до 76%
  • ширина печати: от 170 до 340 мм
  • толщина материала: 20 – 450 мкм
  • максимальный диаметр рулонов: 1 м.
  • расширенная конфигурация: до двух флексосекций в линию
  • конструкция: прочная промышленная станина

В новой ЦПМ N730i применен целый ряд новейших технологических решений, ранее не встречавшихся в оборудовании такого класса, поэтому их смело можно называть новыми стандартами в области высокопроизводительной и надежной печати этикеток. Рассмотрим их подробнее.



Стандарт 1 — надежная печать с разрешением 1200 dpi

Безусловно, самая интересная конструктивная особенность новой модели N730i — новые печатающие головки BitStar с разрешением 1200 dpi. Разработанные в тесном сотрудничестве Brother и Domino, они обеспечивают исключительное качество печати на скорости 70 м/мин, включая нанесение белил. Конструкция BitStar действительно уникальна и наполнена технологиями, которые расширяют возможности цифровой печати и выводят ее на новый уровень, недоступный для печатающих головок с аналогичным разрешением.

Печатающая головка BitStar имеет весьма небольшие размеры. В ней находится 24 ряда по 70 дюз, в сумме 1680 дюз. Как заявляют в Brother, это типовая конструкция головки, которая широко применяется также в офисных и текстильных струйных принтерах Brother, однако в данном случае речь идет про ее абсолютно новую промышленную версию с разрешением 1200 x 1200 dpi, разработанной специально для новых машин N730i. По словам Brother, работы по исследованию и разработке новой печатающей головки заняли более 50 тыс. ч.

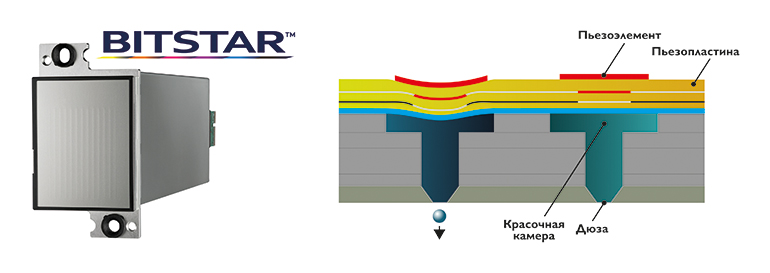

Рис. 2. Новая печатающая головка BitStar и ее трехслойная поликристаллическая конструкция

Brother BitStarНовая головка BitStar может формировать три переменных капли мельчайших объемов — 2,1; 2,8 и 3,3 пл, обеспечивающих печать высококачественных изображений с равномерной плотностью по всей ширине изображения, четкими краями и плавными градиентами. Это, в свою очередь, предъявляет и более высокие требования к используемой пьезотехнологии — каплями такого мелкого объема нужно уметь очень хорошо управлять для их точного нанесения на запечатываемый материал. Однако, благодаря именно своей трехслойной и запатентованной поли­кристаллической микропьезотехнологии, печатающая головка Brother без каких-либо отклонений, намного точнее размещает капли на материале и обеспечивает их четкий размер, что особенно важно при печати с разрешением 1200 dpi.

А что же с системой компенсации забитых сопел, на которую так уповают некоторые производители струйных ЦПМ? В Domino достаточно много времени посвятили этому вопросу, чтобы решить — в новых N730i с головками BitStar этого не будет, от слова «совсем». И в самом деле, действительно ли она нужна? И направили все усилия Brother на создание технологий, повышающих надежность, качество и ресурс печатающих головок, а не на борьбу с ветряными мельницами. Каждая печатающая головка, выходящая с завода Brother, проходит испытания, в ходе которых измеряется точность нанесения капель из каждой дюзы. Если обнаружится хоть одно неработающее сопло или малейшие отклонения в точности нанесения капель, головка просто не отгружается. Во время производственной приемки новых головок BitStar специалисты Domino провели тестирование новой головки на более чем 200 млрд непрерывных капле­выстрелов (свыше тысячи часов в режиме нон-стоп!), и в результате ни объем, ни скорость, ни траектория капель практически не изменились. В Domino убеждены — в практическом смысле система компенсации неэффективна, вместо одних полос будут появляться другие, не менее заметные и никак не решающие проблему забитых дюз. Иначе говоря, это «пластырь на рану», который, хотите вы этого или нет, от глаз не скроешь. Поэтому лучшее решение — не иметь проблем. Когда вы решаетесь на покупку ЦПМ с разрешением 1200 dpi, то вам нужна надежная печать с изображениями высокого качества, а не с артефактами.


Стандарт 2 — стабильность печати

ЦПМ N730i ориентирована на высокопроизводительную печать этикеток большими объемами, а значит, должна обеспечивать стабильность и надежность при постоянной загрузке и ежедневной эксплуатации. Поэтому все печатные машины Domino оснащаются фирменными технологиями i-Tech: в их функции входят не только автоматизированная регулировка, настройка и чистка печатающих головок, но и циркуляция красок, перемешивание белил и обратная перемотка полотна. В дополнение к уже имеющимся технологиям i-Tech, инженерами Domino разработаны сразу два новых модуля — SetAlign и CleanCap2. Расскажем об их функциях подробнее.

 Автоматическое выравнивание головок и плотности печати. Ширина печати каждой отдельной головки BitStar 35,6 мм. Это небольшая полоса, и для того, чтобы покрыть полотно шириной 340 мм, используется линейка из 10 таких головок на цвет. Это, на первый взгляд, может усложнить сшивание изображения по всей ширине полотна. Но в Domino не видят в этом проблемы — для этого разработан революционный модуль SetAlign, который совмещает в себе сразу две функции: первая — при помощи специальных микродвигателей выравнивает головки, обеспечивая идеальное сшивание изображения (в модели N610i за это отвечает отдельный модуль StitchLink); вторая — плавно регулирует подаваемое на них напряжение, позволяя добиться идеальной плотности печати. Все это происходит полностью автоматически: напечатанное тестовое изображение автоматически сканируется встроенным сканером, данные измерений загружаются в систему управления, которая, если необходимо, дает команду на автоматическую корректировку головок или напряжения, позволяя добиться идеальной приводки и качества печати.

Domino CleanCap2 automatic cleaning module_web.jpg

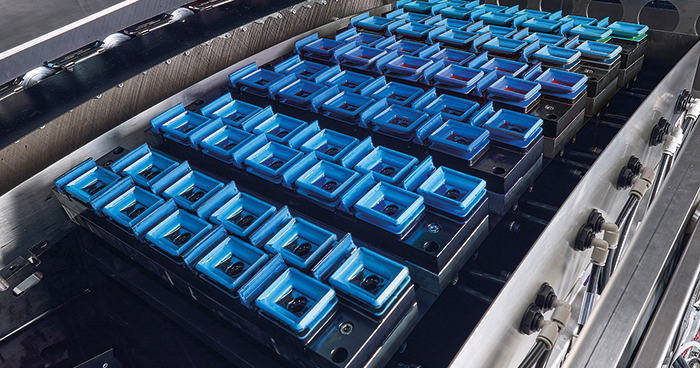

Рис. 3. Модуль i-Tech CleanCap2 для автоматической парковки и очистки печатающих головок

 Автоматическая система вакуумной очистки и парковка печатающих головок. На основе проверенного годами и отлично зарекомендовавшего себя модуля автоматической очистки печатающих головок i-Tech CleanCap для новой машины N730i был разработан новый модуль очистки — i-Tech CleanCap2. В отличие от предыдущего, в котором очистка происходит за счет подачи красок на дюзы под давлением, в новом модуле очистка головок осуществляется исключительно при помощи более эффективной вакуумной продувки. Тем самым удалось уменьшить количество циклов очистки, не используя и не расходуя краску, сократить себестоимость печати. Что касается времени на очистку, то CleanCap2 позволяет прочистить всю секцию с головками буквально за одну минуту, сводя к минимуму вмешательство оператора, при этом никакой другой профилактической очистки или обслуживания не требуется.

Помимо двух новых, в N730i используются также и другие важные функции: i-Tech ActiFlow и UltraMix. Заимствованные из модели N610i, они фактически не претерпели каких-либо изменений.

Система циркуляции красок i-Tech ActiFlow обеспечивает внутри печатающих головок N730i постоянную циркуляцию красок, поддерживает их постоянную температуру и благодаря дегазации краски устраняет появление воздушных пузырьков, влияющих на стабильность и качество печати.

Система перемешивания белил. Высокопигментированные краски, к которым относятся плотные УФ-белила, могут оседать не только в первичной емкости, но и на любых участках красочного тракта, а значит, приводить к засорению печатающих головок. Чтобы этого не происходило, в дополнение к системе рециркуляции все машины Domino в конфигурации с белым цветом включают специальный красочный резервуар — систему перемешивания i-Tech UltraMix, который постоянно перемешивает белила и не дает им оседать и загустевать.



Стандарт 3 — 70 м/мин с высоким качеством и белым цветом

Это, пожалуй, и есть главное преимущество новой модели Domino N730i, а именно — производительность 70 м/мин в режиме высококачественной печати с любым количеством цветов, включая белый, с укрывистостью 76%. В отличие от модели N610i, в которой высококачественный режим печати CMYKOV с белилами идет на скорости 50 м/мин, а на 70 м/мин — уже без белил, новая Domino N730i печатает в одном оптимальном режиме скорости, равном 70 м/мин. С технической точки зрения значительный прогресс в производительности обязан технологиям, использованным в печатающей головке BitStar. Так, в процессе ее разработки инженеры Brother смогли сконцентрировать усилия не только на увеличении ее разрешения, но и на производительности, повысив частоту работы ее пьезоэлементов до 55 кГц. Но — при сохранении качества печати!

Немаловажно и то, что печатающие головки Brother BitStar используют проверенные УФ-краски Domino UV90, которые применяются также и в N610i. Разработанные в Domino, они обладают превосходными печатными свойствами, включая прочную адгезию на любых материалах без дополнительной обработки, устойчивость к истиранию и царапинам, а по шерстяной шкале светостойкости (Blue Wool Scale) имеют максимальные 8 баллов.

Что же касается возможностей для печати белилами в Domino N730i на скорости 70 м/мин, то благодаря уникальной сдвоенной секции белил и конструкции новых печатающих головок, обеспечивающей высокую точность нанесения капель, удалось не только удержать высокий уровень укрывистости белого, но и поднять его до рекордной на рынке отметки в 76%! За счет сдвоенной секции с белилами пользователям Domino N730i открывается еще одна возможность: при необходимости они могут использовать экономный режим печати белым, снижая укрывистость всего на 5–10%, но почти в два раза уменьшая расход более дорогих белых красок.

А на что еще способна сдвоенная секция белого цвета в N730i? Как и в модели N610i, сдвоенная секция белил может наносить краску толстым слоем, создавая эффект трафаретной печати. Поскольку секции белого идут первыми, то используя дизайн в виде текстурных белых узоров, а затем покрывая его цветными красками, можно напечатать очень привлекательные этикетки с тактильными эффектами без использования дорогих текстурных материалов — и на скорости 70 м/мин.


Стандарт 4 — автоподъемники рулонов, выдвижная печатная секция и эргономика

При разработке новой машины, изучая пожелания клиентов, инженеры Domino уделили самое пристальное внимание вопросам удобства работы операторов, обслуживающих ЦПМ. Понятно, что дело вовсе не в предоставлении дополнительного комфорта — чем удобнее рабочее место оператора, тем выше производительность его труда. И при большом потоке цифровых малотиражных заказов с частой сменой материа­лов это более чем актуально.

 Автоматические подъемники рулонов на размотке и намотке. Одна из интересных особенностей новой машины в том, что и размотка, и намотка теперь стандартно оснащаются автоматическим подъемником рулонов, что позволяет полностью отказаться от использования отдельного подъемника. Установка или снятие рулона осуществляется «в одно касание», с помощью расположенных у каждой секции пультов управления. Как и модель N610i, новая ЦПМ N730i поддерживает загрузку больших рулонов диаметром до 1000 мм, однако их допустимая масса теперь увеличена до 350 кг вместо 300.

N730i roll autolift.jpg

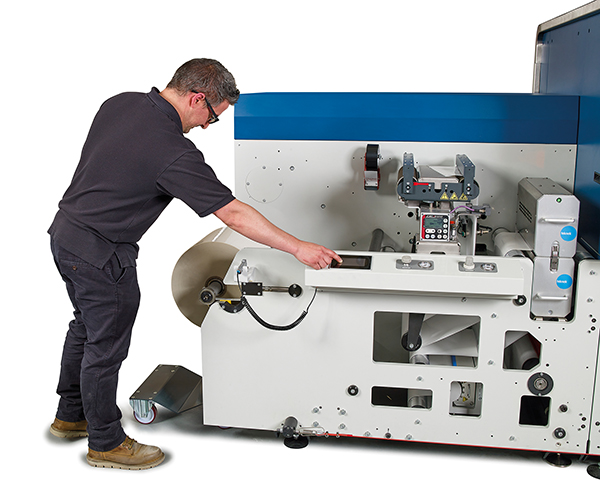

Рис. 4. Автоматический подъемник рулонов в работе на Domino N730i. Хорошо видна эргономичность вспомогательных модулей для склейки полотна, очистки и обслуживания коронатора

◆ Выдвижная печатная секция для удобного сервисного обслуживания. Специально для машины N730i разработана инновационная конструкция арки с печатающими головками, которая полностью выдвигается наружу для удобного доступа сразу ко всей печатной секции, что весьма существенно сокращает время простоя машины при ее обслуживании.

 Общая эргономика машины. Системы равнения, двусторонней очистки и коронной обработки полотна остались без изменений, но получили более эргономичное размещение с максимально удобным доступом для склейки полотна, смены чистящих материалов, обслуживания коронатора или УФ-лампы. На всей раме машины сделаны специальные проемы, через которые облегчается доступ к запечатываемому полотну и упрощается обслуживание машины.



Стандарт 5 — простота управления

При создании новой машины N730i в Domino весьма серьезно подошли к ее управлению. Здесь реализована та же концепция, что и при создании самой машины — обеспечить простоту и удобство в работе даже для неопытных операторов. В состав N730i входят сразу несколько программных решений, которые охватывают практически все этапы процесса печати — от автоматической приемки заказов, управления цветом с выводом на печать до мониторинга в реальном времени и создания отчетов.

Прежде всего, это Domino SunLight — новая консоль оператора, предназначенная для управления печатной машиной. В ее основе — инновационный визуальный интерфейс, который делает N730i наи­более интуитивной машиной в своем классе. Он обеспечивает удобное управление очередью заказов и их отправку в печать, позволяет контролировать состояние узлов печатной машины и наглядно отображает их рабочие параметры, а при появлении ошибок предлагает варианты их устранения.

Domino Viewer.jpg

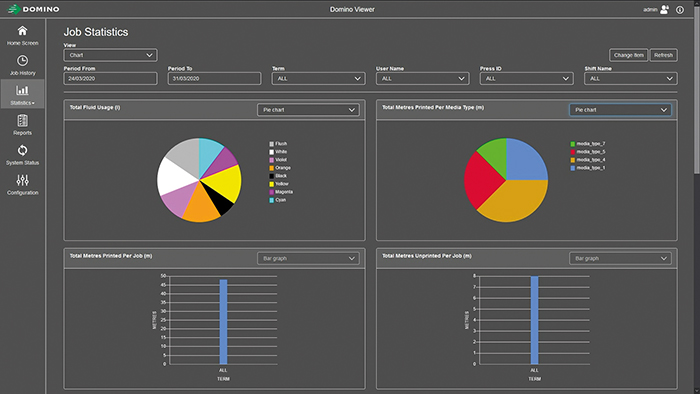

Рис. 5. Новый интерфейс Domino JDF/JMF Viewer: функция отображения статистики

В стандартную комплектацию N730i вошло еще одно новейшее решение Domino для расширенной поддержки промышленного стандарта JDF/JMF. Оно позволяет организовать автоматизированную печать этикеток на основе параметров, передаваемых из системы управления производством (MIS), и тем самым избежать двойного ввода информации о заказе. В свою очередь, используя формат JMF, типография получает возможность анализа и мониторинга данных по заказам, которые могут передаваться обратно в MIS или же отображаться при помощи входящей в постав­ку системы Domino JDF/JMF Viewer. Используя любой браузер, типография может отслеживать количество оставшихся красок, общее время печати заказа, когда и кем он был отпечатан, расход материалов, количество использованной краски и множество другой информации, доступной как в режиме реального времени, так и в виде отчетов за определенный период.

Решения от Esko в представлении не нуждаются и де-факто являются промышленным стандартом для множества цифровых систем. Тем не менее, комплектация машины N730i включает новую третью версию системы управления рабочим потоком Esko Digital Front End v3.0 с улучшенным функционалом для управления цветом, новейшим растеризатором, который обеспечивает высокоскоростное растрирование на скорости печати машины (70 м/мин), системой оптимизации расхода красок и печати переменных данных в виде текстов, цифр, штрихкодов и цветных изображений.


Стандарт 6 — флексо до и флексо после

Новая ЦПМ Domino N730i может оснащаться опциональными сервоприводными флексосекциями, необходимость в которых продиктована растущими потребностями рынка цифровой этикетки. Флексосекции предназначены для расширения возможностей машины и могут устанавливаться как до, так и после цифровой секции. Их можно включить в конфигурацию при заказе машины сразу или же установить позже при необходимости.

◆ Флексо до — праймирование. Первая флексосекция предназначена для сплошного праймирования и размещается непосредственно перед цифровой секцией N730i. Несмотря на то, что большинство стандартных флексоматериалов при струйной УФ-печати не требует праймирования, наличие такой секции позволит не только улучшить качество печати на любых, даже сложных материалах (например текстурных, бумажных, пористых), но и продлить срок службы печатающих головок.

◆ Флексо после — лакирование, плашки и термоусадка. Вторая флексосекция с УФ-сушкой может быть установлена сразу после цифровой секции N730i. Она может работать в приводку, что помогает решить сразу две задачи. Во-первых, за один прогон отделывать цифровую этикетку и наносить не только сплошное, но и выборочное УФ-лакирование или же плашечные цвета. А во-вторых, наносить обычные и недорогие кроющие белила после печати основного сюжета на модуле N730i и тем самым получить экономичное решение для производства цифровых термоусадочных этикеток, не вкладываясь в более дорогие гибридные печатно-отделочные комплексы.

Domino N730i press with 2 flexo stations etc.jpg

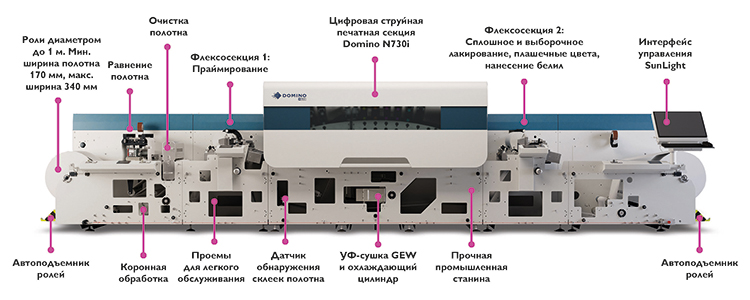

Рис. 6. ЦПМ Domino N730i в конфигурации с двумя флексосекциями


Стандарт 7 — промышленная конструкция

Со всей ответственностью в компании Domino подошли и к вопросу о станине, на которой будут размещены все компоненты новой машины N730i. В результате за основу была взята проверенная конструкция,а именно — прочная и массивная рама от надежного партнера с мировым именем — нидерландской компании MPS Systems, производителя флексографских машин высокого класса. Выбор вполне логичен — с этой компанией Domino сотрудничает уже несколько лет, поставляя ЦПМ Domino для интеграции в гибридные печатно-отделочные комплексы MPS Symjet. Очевидно, что решение использовать рамы от MPS появилось не просто так — массивная и жесткая конструкция станин этого производителя обеспечивает идеальную приводку, что весьма критично для стабильной печати при высоком разрешении, а продуманность рамы с техническими проемами предоставляет оператору удобное и быстрое обслуживание машины. Так, по сравнению с моделью N610i полная «взлетная» масса новой ЦПМ N730i со всеми вспомогательными секциями (размотка/намотка, красочный и электрический шкаф) возросла более чем в 1,5 раза и теперь составляет 4617 кг. Высокопроизводительная ЦПМ должна быть массивной.


Domino N730i 1200dpi Digital Colour Label Press Open crop web.jpg

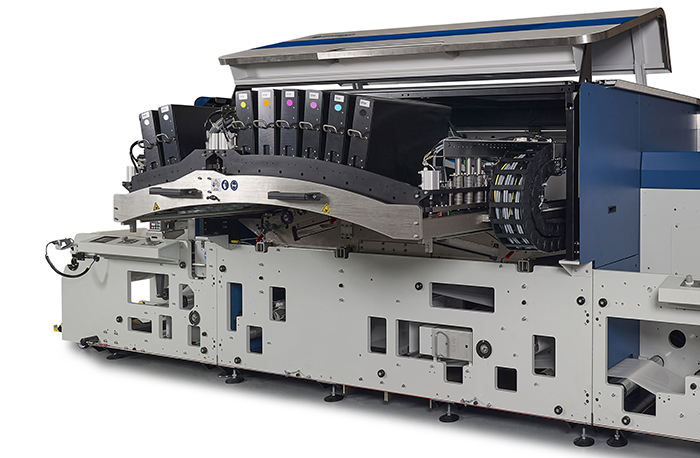

Рис. 7. Выдвижная печатная секция для быстрого обслуживания Domino N730i


Цифровая струйная печать этикеток на скорости флексо

Новая струйная рулонная ЦПМ Domino N730i во всех смыслах устанавливает новую планку производительности среди всех доступных промышленных этикеточных цифровых машин. В новой машине реализован целый ряд технологических новшеств и возможностей для производителей самоклеящихся этикеток и гибкой упаковки, и ее главное преимущество — высокопроизводительная печать с высоким качеством на разрешении 1200 dpi. В отличие от других этикеточных ЦПМ своего ранга, где высокая скорость печати возможна, но только при cнижении качества или цветности, новая ЦПМ N730i обеспечивает высокое и стабильное качество печати на высокой фиксированной скорости 70 м/мин с нанесением плотного белого цвета с укрывистостью 76%. Благодаря своим скоростным и экономическим преимуществам, новая ЦПМ позволяет охватывать не только печать коротких тиражей этикеток до 3 тыс. пог. м, но и средних тиражей до 15 тыс. пог. м и выше. Без каких-либо ограничений по количеству запечатываемых цветов, а также по укрывистости белого, производительность N730i более чем в 1,5 раза превышает максимальную производительность имеющихся на рынке струйных этикеточных ЦПМ, а жидкотонерных — более чем в три раза. Запечатывая до 4200 пог. м материала в час, N730i обеспечивает наилучшую на рынке пропускную способность, а значит, поможет привлечь наибольшее количество цифровых заказов. Помимо скоростной печати цифровых самоклеящихся этикеток, новая машина также позволит уверенно выйти и на такие сегменты рынка, как цифровая печать термоусадочных этикеток, поскольку базовая комплектация уже включает охлаждающий сервоприводный цилиндр в УФ-сушке, а опциональная флексосекция позволит наносить кроющие белила прямо в машине.

Таким образом, с запуском новой ЦПМ Domino N730i компания Dominо не только закрепляет свое лидерство на рынке высокопроизводительной цифровой печати этикеток, но также вступает в реальную конкуренцию с узкорулонными флексографскими машинами. Получается, что по счету новая ЦПМ Domino — 7-го поколения, но по всем показателям — первая!
